ZFH系列纵缝焊接工装

您的当前位置: 首 页 >> 产品中心 >> 等离子自动焊

ZFH系列纵缝焊接工装

  • 所属分类:等离子自动焊

  • 点击次数:
  • 发布日期:2018/08/30
  • 在线询价
详细介绍

产品概述 products summary

纵缝系列焊接工装主要用于中薄壁筒体的内外纵缝的焊接,可配备TIG ,MIG/MAG,PAW,SAW电源对应结构的焊接工装。适合于碳钢,不锈钢,铝及合金,钛及合金,铜等材料的焊接。可用于食品机械,染整设备,电力开关母线筒体,医疗机械,化工容器,电力管道,空调换热器壳体,干燥设备,低温储罐,环保设备等产品的焊接,并可根据工件的具体情况对焊接工装加高及增加安全防护装置。设备结构先进,焊接过程可靠高效,全部控制过程采用触摸屏及plc控制。

性能特点 performance characteristics

● 采用琴键式夹紧方式,焊接时散热效果好,工件变形小,焊接质量高;

● 可解决厚度0.5-10mm范围内筒体或板材纵缝的焊接;

● 通过衬垫保证单面焊双面成形效果,并可以通过正反面保护得到最佳的表面质量;

● 适合于TIG、MIG.PAW,SAW等多种焊接工艺方法;

● 可焊接碳钢,不锈钢,钛合金,铝合金等材质;

● 根据工件的结构要求特殊定制所需装备;

技术参数 technical parameter

型 号

ZFH1000

ZFH1500

ZFH2000

ZFH3000

ZFH4000

筒体单枪最大焊接有效长度(mm)

1000

1500

2000

3000

4000

可夹持最小直径(mm)

¢110

¢120

¢160

¢180

¢300

可夹持最大直径(mm)

¢600

¢850

¢1000

¢1200

¢1500

可夹持最小厚度(mm)

0.4

0.5

1.0

1.0

1.5

可夹持最大厚度(mm)

3.0

3.0

12

12

12

压指间宽可调范围(mm)

5-25

5-33

7-40

7-40

10-40

压板最大压紧力(单边kgf/cm)

15

15

30

30

30

芯轴垂直行程(mm)

15

15

30

30

60

焊接小车移动速度(mm/min)

60-1200

60-1200

60-1200

60-1200

60-1200

焊接小车最大移动速度(mm/min)

2500

2500

2500

2500

2500

备注:可根据需要选择TIG  PAW 焊接方式,也可选择 P+T复合焊接方式

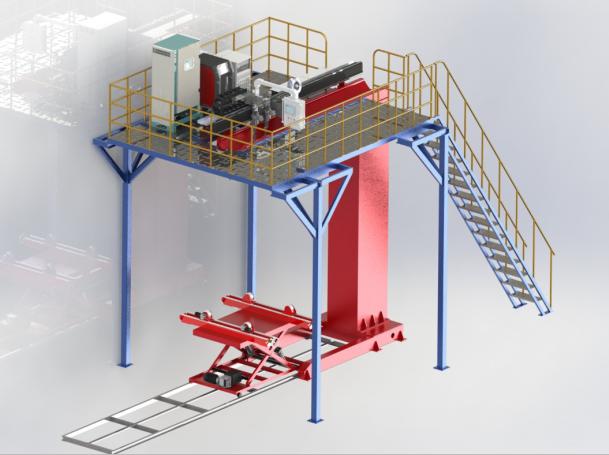

纵缝系列工装

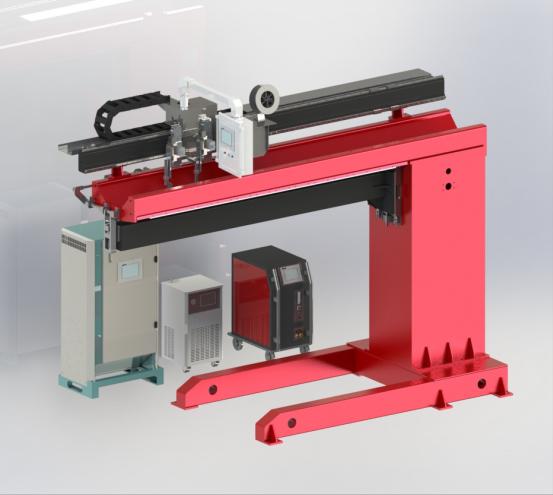

ZFH系列纵缝焊接工装

ZFH系列纵缝焊接工装

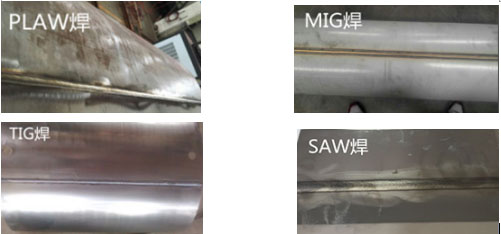

焊接效果照片

ZFH系列纵缝焊接工装
