立式纵缝焊接工装

您的当前位置: 首 页 >> 产品中心 >> 等离子自动焊

立式纵缝焊接工装

  • 所属分类:等离子自动焊

  • 点击次数:
  • 发布日期:2018/08/30
  • 在线询价
详细介绍

产品概述 products summary

立式纵缝焊接工装主要用于变极性等离子的焊接,立式变极性等离子纵缝焊机采用穿孔型变极性等离子焊接方式。不用开坡口,单面焊,双面同时自由成形,一次穿透中厚铝合金。焊接板厚为3~12mm的铝合金材料。

变极性等离子弧焊(Variable polarity plasmaarc welding ,简称VPPAW) 即不对称方波交流等离子弧焊,是一种针对铝及其合金开发的新型高效焊接工艺方法。

该立式变极性等离子纵缝焊机压紧工件长度2000mm,可焊工件长度1800mm。

该设备采用立焊方式,不仅可使可焊厚度增加,更重要的是,焊缝成型稳定性有显著提高。等离子焊时,熔池中液态金属受重力,等离子射流的正向压力和切向力,液态金属的表面张力等,当等离子弧相对工件向上移动时,在这些力的综合作用下,液态金属沿小孔边缘向下流动,并在穿孔下方重新愈合形成焊缝,使穿孔熔池得以动态保持实现焊接。

该焊接方式

工件的定位方式:工件的待焊接头将被定位在芯轴衬垫和两排琴键压板之间,由琴键压板压紧,每排琴键压板可以有电气开关独立触发,琴键压板压紧压力来自压缩空气。

琴键压板设计为有一定的摆动能力,以便于琴键压板能严格根据工件的外形贴合在工件表面上。两排琴键压板之间的距离可调。该纵缝自动焊机的衬垫和背面支撑芯轴都可以拆卸、更换以满足用户不同应用的需要。


性能特点 performance characteristics

● 不用开坡口。如果剪板直线度满足要求,可以不用铣边和酸洗工序;

● 节省焊丝和电力成本;

● 可控性好,通过气体的选择和改变压缩效应的外因条件,从而容易获得所需要的气氛、刚度和弧参数,这是自由电弧难以实现的;

● 焊缝清理简单,容易得到一级焊缝质量;

● 单面焊、双面成型,工件变形明显小;

● 稳定性好,等离子弧弧柱挺直,在整个弧长内弧柱直径变化不大,在弧柱较长时仍能保持稳定燃烧,没有自由电弧易于飘动的缺点;

技术参数 technical parameter

型号

VPPAW-200

VPPAW-300

输入电压范围

3ph 342~418v

3ph 342~418v

频率

50/60hz

50/60hz

额定输入功率

26.8KVA

38KVA

电流调节范围

5~350A

5~500A

离子气调节范围

1~5L/min

1~5L/min

保护气调节范围

1~30L/min

1~30L/min

额定负载持续率

100%

100%

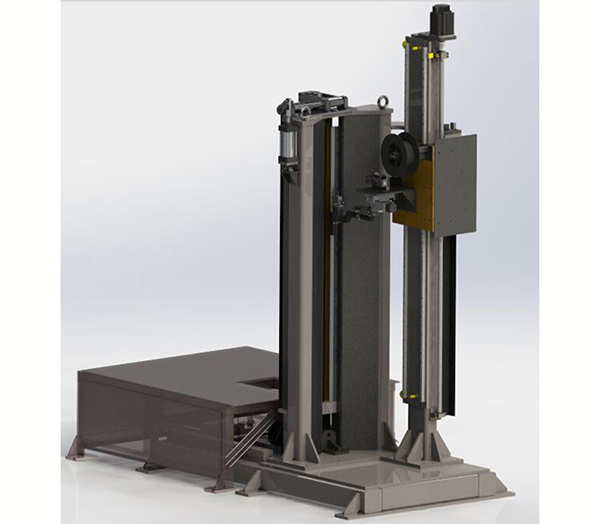

立式纵缝系列工装

立式纵缝焊接工装

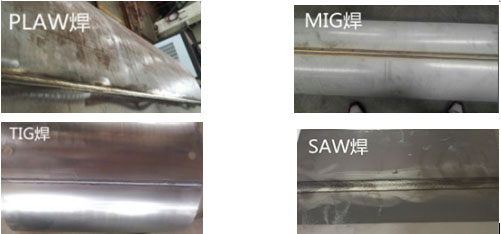

焊接效果照片

立式纵缝焊接工装
